Impianto termico

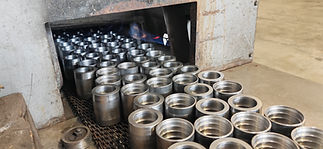

Il cuore operativo di Eurosald è un forno a nastro continuo di 20 metri ad atmosfera controllata, progettato per garantire trattamenti termici di precisione su acciaio, ferro e rame. L’impianto lavora 24 ore su 24 con una capacità produttiva ideale per piccole e medie serie fino a 50 quintali al giorno.
Grazie alla struttura a tre zone termiche, alla regolazione elettronica della temperatura e all’impiego di gas metano, il forno assicura uniformità di trattamento, sicurezza e ottimizzazione dei consumi. È pensato per offrire flessibilità, affidabilità e costanza di risultato, nel pieno rispetto delle specifiche tecniche fornite dal cliente.
Specifiche tecniche
Forno a Nastro Continuo Eurosald
Modello: FNC 3.5/2/2250-PRE
Produttore: CIEFFE Forni Industriali S.p.A.
Anno di costruzione: 2000
Numero di serie: 4175
Caratteristiche generali
-
Tipo di apparecchiatura: Forno a nastro continuo con precamera di bruciatura a recupero di energia
-
Applicazioni: Ricottura e saldobrasatura
-
Atmosfera: Controllata, con gas metano (CH₄)
Caratteristiche dimensionali
-
Lunghezza totale con zona di carico e scarico 20 metri
-
Larghezza utile del nastro trasportatore: 350 mm
-
Altezza utile sopra il nastro: 200 mm
-
Lunghezza zona di preriscaldamento: 1200 mm
-
Lunghezza zone di riscaldamento: 2350 mm
-
Lunghezza zona di raffreddamento: 7500 mm
Capacità produttiva
-
Velocità avanzamento nastro: 80 ÷ 640 mm/min
-
Produzione oraria nominale: 180 kg/h (≈230 kg/h effettivi in linea continua)
-
Capacità produttiva giornaliera: ~5.000 kg/24h
Specifiche termiche
-
Temperatura massima di esercizio: 1120 °C
-
Campo temperature di lavoro: 850 ÷ 1120 °C (zona principale), 550 ÷ 750 °C (precamera)
-
Tipo di riscaldamento: Elettrico + gas metano
-
Numero zone di riscaldamento: 3
Consumi
-
Energia elettrica a pieno regime: 43 ÷ 48 kWh
-
Energia elettrica a vuoto: 14 kWh
-
Potenza elettrica riscaldamento: 54 kW
-
Gas metano (atmosfera protettiva): 18 Nm³/h
-
Gas metano (precamera di bruciatura): 1,8 Nm³/h
-
Acqua di raffreddamento: 0,8 m³/h
Controllo e comando
-
Tensione di alimentazione: 3 × 400 V, 50 Hz
-
Tensione di comando: 230 V
-
Regolazione temperatura: 3 gruppi SCR
-
Armadio elettrico di comando: incluso
Note operative
-
Il forno è progettato per lavorazioni continue 24h/24 con carico orizzontale.
-
Compatibile con materiali ferrosi e non ferrosi (acciaio, ferro, rame).
-
Dimensioni massime pezzi lavorabili: 35 cm (larghezza) × 20 cm (altezza).
Documentazione CE
fornita da CIEFFE Forni Industriali.
Manutenzione
Programmata ogni due anni.
